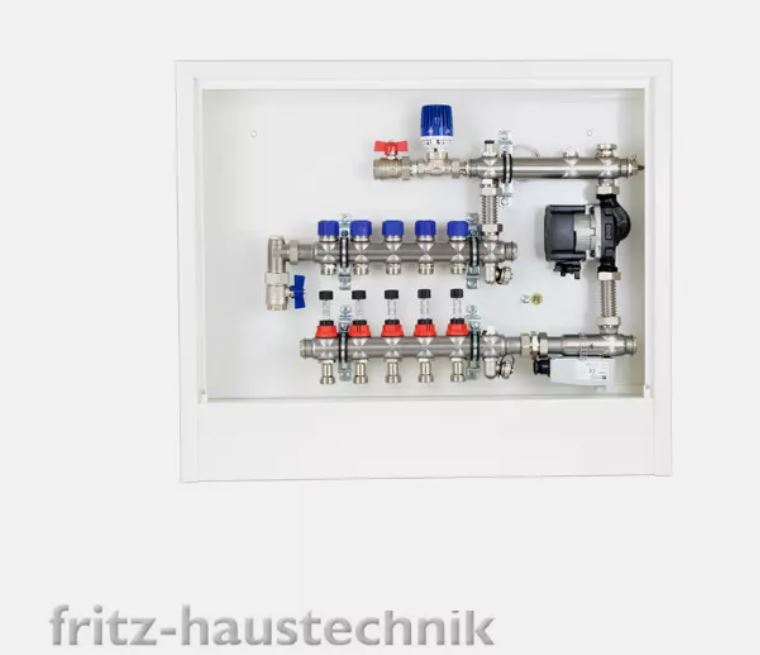

strawa Regelstation FBR 63 für Fussbodenheizung 5 Heizkreise Edelstahl

Beschreibung:

- festwertgeregelte Vorlauftemperaturregelung ohne Hilfsenergie (20-50°C) für Flächenheizungen

- ausreichend für ca. 200 m² Wohnfläche, abhängig vom Wärmebedarf

- mit FB-Anschlussverteiler e-class 63 VA

- im Unterputz-Verteilerschrank montiert (alternativ auch Aufputz möglich)

Technische Daten:

Auslegungsdaten:

- einstellbare Festwertregelung von 20-50°C

- max. Betriebsdruck max. 4 bar

- max. Betriebstemperatur Primärseite 110°C

- max. Betriebstemperatur Sekundärseite 50°C

- max. Differenzdruck Primärseite 700 mbar

Festwertregelset:

- Regelventil (kvs=1,35) mit Thermostatkopf 20-50°C im Primär-VL, mit Tauchfühler im Sekundär-VL, regulierbarer Bypass im Sekundärkreislauf einstellbar über ein Regulierventil, Thermometer 20-80°C,Sicherheitstemperaturbegrenzer STB (fix auf 60°C eingestellt) im Sekundär-VL

Umwälzpumpe:

- Standardausstattung mit Grundfos UPM 3 Auto L 15-50

- auf Anfrage Grundfos Alpha2 (L) oder Lowara Ecocirc Basic

Verteiler:

- e-class 63 VA FB-Anschlussverteiler

- mit Vor- und Rücklaufbalken aus profiliertem Edelstahlspezialprofil VA 1.4301 DN 32

- Stutzenabstand 50 mm

- SFE-Ventil und Entlüftungsventil im Vor- und Rücklauf

Vorlaufbalken:

- integrierte Regolux® Durchflussanzeiger VA mit Memory-Funktion

- absperrbar und visuell regulierbar („Hydraulischer Abgleich“), erfüllt DIN 1264-4

- Einstellbereich 0-3 l/min

- Kvs-Wert: 1,23 m³/h

Rücklaufbalken:

- Thermostatventileinsätze aus Edelstahl VA zur Regelung von Fußbodenheizungskreisen

über elektrothermische Stellantriebe (Stellantrieb siehe Regelungstechnik und Zubehör)

- Kvs-Wert: 2,56 m³/h

Primäranschluss:

- absperrbar über ¾“ Kugelhähne mit Anschlussgewinde primär ¾“ IG

Sekundäranschluss:

- alle Heizkreisabgänge mit Anschlussgewinde ¾“ AG mit Eurokonus, passend für Klemmverschraubungen

Befestigung:

- verzinkte Einzelwandhalter passend für die Aufnahme in strawa Verteilerschränke

- Abstand der Primär-Vor-, Rück- und Sekundär-Vorlaufbalken 140 mm

- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109

Schrank:

- montiert im UP-Schrank 69 (oder alternativ im AP-Schrank) aus feuerverzinktem Stahlblech

- Einbauzarge aus feuerverzinktem Stahlblech mit seitlich universell vorgestanzten Rohreinführungen

- höhenverstellbare Schrankfüße

- Estrichprallblech und Frontblende in verzinkt oder mit pulverbeschichteter Farbgestaltung in weiß (RAL 9010)

Schrankmaße:

- Einbautiefe: 110-150 mm (im AP-Schrank Bautiefe 125 mm)

- Einbauhöhe 710 -780 mm (im AP-Schrank Bauhöhe 620 mm)
